Подсветка микроскопа при пайке: кольцевые осветители, световоды и борьба с бликами

Свет в микроскопии для электроники решает не меньше, чем оптика. Один и тот же прибор с плохой подсветкой показывает мутную серую плату, а с правильно выставленным освещением — рельеф галтели, микротрещину в припое и следы флюса под корпусом. При этом осветитель почти всегда покупают по остаточному принципу, «чтобы был».

Разберём, как работает свет при пайке и контроле, чем отличаются схемы освещения, какие параметры светодиодных осветителей действительно важны и как бороться с бликами на металлических поверхностях. Материал носит практический характер, но конкретную модель всегда стоит подбирать под свою оптику и типовые изделия.

Почему при пайке нужен отражённый свет

Биологический препарат просвечивают снизу — луч проходит сквозь тонкий срез. Печатная плата непрозрачна, поэтому весь свет, попадающий в объектив, отражён от её поверхности. Отсюда следуют два практических вывода: источник должен находиться над изделием, и характер отражения полностью определяет, что именно вы увидите.

Поверхности на плате отражают по-разному. Матовая паяльная маска рассеивает свет равномерно, металлизированная площадка и свежий припой работают почти как зеркало, чёрный пластик корпуса поглощает почти всё. Если освещение однородное и «плоское», зеркальные участки превращаются в белые пятна, а тёмные — в провалы, и деталей не видно ни там, ни там.

Поэтому задача освещения при монтаже — не «сделать ярче», а получить контраст, на котором читается форма. Именно форма галтели припоя, её вогнутость и угол смачивания говорят о качестве соединения, а не яркость картинки.

Основные схемы освещения

На монтажном участке применяют несколько типов осветителей, и они решают разные задачи. Часто на одном рабочем месте сосуществуют два источника: базовый и вспомогательный.

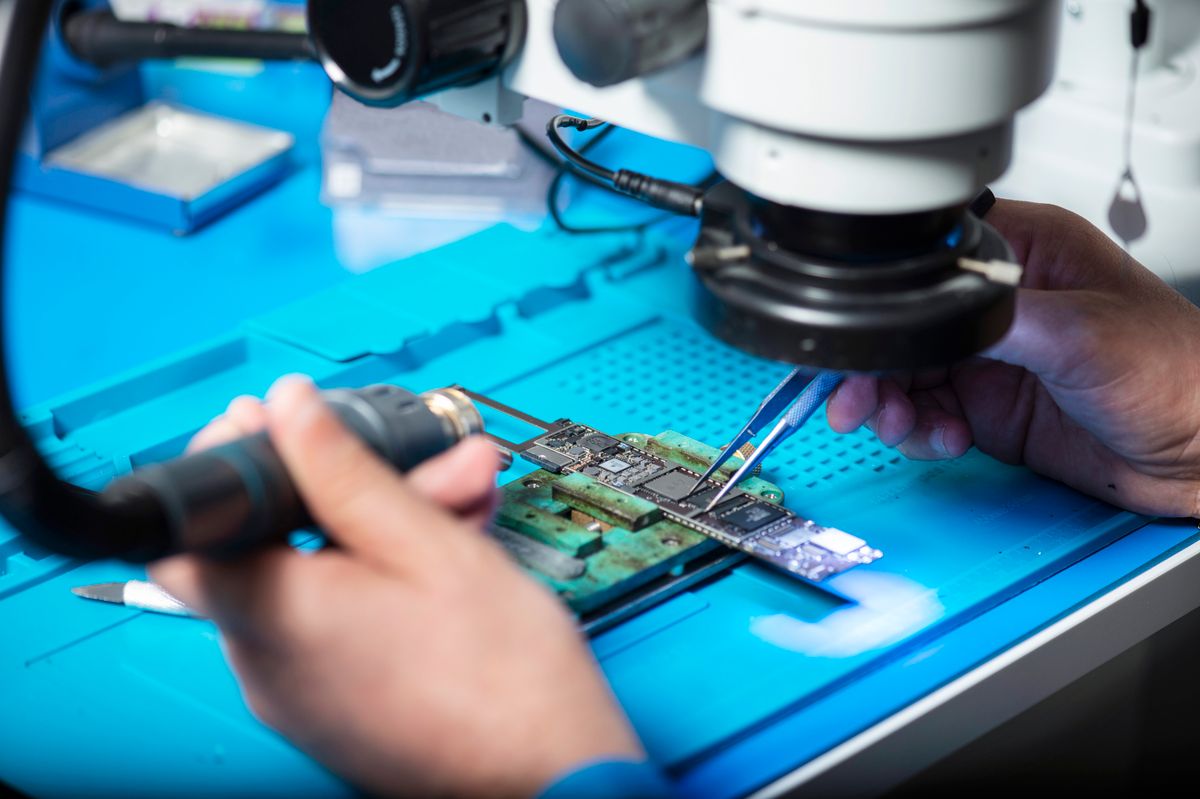

• Кольцевой светодиодный осветитель. Надевается на объектив, даёт ровный свет со всех сторон. Универсальный вариант для монтажа: тени минимальны, инструмент не перекрывает поток.
• Секторный кольцевой. То же кольцо, но с независимым включением четырёх и более сегментов. Отключив часть секторов, получают направленный боковой свет и выраженные тени.
• Гибкие световоды («гусиная шея»). Два подвижных рукава, которые направляют куда угодно. Незаменимы для подсветки под экраном, разъёмом или высоким компонентом.
• Коаксиальное освещение. Свет подаётся через оптический тракт вдоль оси наблюдения. Показывает мелкие царапины и неоднородности на плоских зеркальных поверхностях.
• Рассеивающий купол. Полусфера над изделием, создающая мягкий бестеневой свет. Лучший вариант для контроля блестящих паяных соединений и чтения маркировки на металле.
• Проходящий свет снизу. Нужен редко, но полезен при работе с плёночными шлейфами и прозрачными деталями.

Параметры, на которые стоит смотреть

Мощность в ваттах и обещанные люмены мало о чём говорят: важнее равномерность, управляемость и качество цвета. При выборе осветителя полезно проверить несколько конкретных характеристик.

Регулировка яркости. Обязательна. Плавная и в широком диапазоне, потому что на матовой маске и на зеркальном припое нужны совершенно разные уровни. Отдельный плюс — если регулировка идёт не мерцающей широтно-импульсной модуляцией на низкой частоте: при съёмке камерой такое мерцание даёт полосы на кадре.

Секторное управление. Возможность гасить сегменты превращает обычное кольцо в инструмент для выявления рельефа. Это самая полезная функция за небольшие деньги.

Цветовая температура и индекс цветопередачи. Нейтральный белый в районе 4000–5000 К ближе к дневному свету и не искажает цвет. Низкий индекс цветопередачи делает окисленный припой и свежий припой похожими друг на друга, а следы флюса — незаметными.

Внутренний диаметр и посадка. Кольцо должно надеваться на ваш объектив: типовые посадочные размеры отличаются, и переходник нужен не всегда. Заодно проверяют, не съедает ли осветитель рабочее расстояние.

Нагрев и защита. Осветитель находится в паре сантиметров от изделия и от рук оператора. Металлический корпус с отводом тепла предпочтительнее пластикового, а защитное стекло снизу упрощает очистку от осевшего флюса.

Подобрать осветитель под конкретный микроскоп проще, когда есть возможность свериться с посадочными размерами и совместимостью. В компании «Арстек» можно приобрести светодиодную подсветку для микроскопа вместе с необходимыми адаптерами, а при необходимости — сразу весь комплект: оптику, штатив и камеру. Здесь же представлены микроскопы Olympus, Leica, Nikon и Zeiss, так что аксессуары подбираются под конкретную модель, а не наугад.

Как бороться с бликами

Блик — это зеркальное отражение источника, попавшее прямо в объектив. Он не просто мешает: в засвеченной зоне теряется вся информация о поверхности. Есть несколько рабочих приёмов, которые применяют по очереди, пока картинка не станет читаемой.

• Убавить яркость. Самое очевидное и самое недооценённое действие: часто достаточно снизить поток вдвое.
• Погасить сектор. Отключение сегмента, дающего блик, обычно решает проблему за одно движение.
• Наклонить изделие. Небольшой поворот платы уводит зеркальное отражение из апертуры объектива.
• Поставить поляризационные фильтры. Пара «поляризатор на осветителе плюс анализатор на объективе» гасит зеркальную составляющую и оставляет рассеянную.
• Применить рассеиватель или купол. Мягкий свет вместо точечного — самый надёжный способ снять блики на большой площади.

Свет под конкретную операцию

Разные задачи требуют разного освещения, и переключаться между режимами приходится по несколько раз за час. Практика показывает, что стоит заранее запомнить пару-тройку типовых сочетаний и не искать настройку каждый раз заново.

При пайке и демонтаже удобнее равномерный кольцевой свет средней яркости: тени минимальны, жало и пинцет не отбрасывают полос на зону работы. При поиске дефектов лучше работает боковой свет от одного-двух секторов — трещины, непропаи и неровности галтели проявляются именно на косом освещении. Для чтения маркировки на корпусах помогают рассеиватель и умеренная яркость, иначе лакированная поверхность бликует.

При работе с камерой и выводом на экран настройки света приходится подбирать заново: матрица воспринимает контраст иначе, чем глаз, и то, что выглядит нормально в окулярах, на мониторе может оказаться пересвеченным. Полезное правило — настраивать освещение по картинке на том устройстве, по которому реально принимается решение о качестве соединения.
